直流屏系統環路給安全生產帶來的潛在威脅

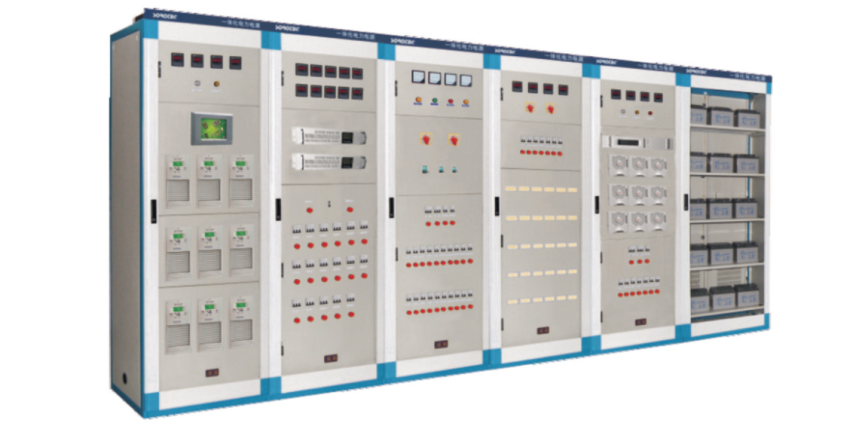

　　眾所周知在電廠、變電站里面，直流屏系統已經成為必不可少的設備了，直流屏為以下設備提供可靠的、安全的持續性電源，為正常的、安全的生產保駕護航，如：繼電保護、控制系統、信號系統、自動裝置、通訊、UPS和事故照明等都離不開直流屏電源。長期以來電廠、變電站等企業，在建設初期的設計里面為了保證更加安全、穩定的生產，都不同程度的為一些重要的負載設計了雙回路。這一設計理念我們是完全可以理解的，但是，雙回路給系統安全運行帶來怎樣的隱患，這里直流屏廠家和大家討論一下。

　　在單母線不分段系統里面雙回路很少見。為分段直流屏系統，在常規的設計里面很正常，在實際工作當中非常多，在正常的工作情況下，母聯開關是處于分閘狀態的，而雙回路開關是處于合閘狀態(分閘就改變了設計理念和意義)。首先我們說一點：直流屏正常情況下母聯開關處于斷開狀態，當某一段需要維護時合閘，實現負載不掉電。若系統正常工作時，市電和保安段都同時失電，其中一組電池因個別單體電池內阻發生改變，無法正常工作，那么，直流屏在系統雙回路里面的控制開關就會通過負載進線端變成為聯絡開關(通常負載開關容量都很小)，直流屏但負載開關又無法滿足系統整體容量的使用要求，會因過載跳閘或損壞整個饋出線路，甚至?xí)驗樗查g無法分?jǐn)鄬?dǎo)致火災，從而危及到整個系統正常的生產安全。

　　在分段的情況下，直流屏系統雙回路的存在會導致接地選線誤告或告警不準確。每一段的母線都有單獨的接地電阻和平衡電阻，正常沒有接地的情況下，在實際使用當中會打破平衡電阻的值。一般在直流屏系統正常運行當中母線正對地電壓應當是DC110V-115V，母線負對地電壓也應當是DC110V-115V，正負電壓是平衡的，負載1的電流等式為：I5=I6表示絕緣良好，而負載2電流等式為：I1+I3=I2+I4，無法得出I1=I2的等式，因此該支路漏電流無法正常測量出來，因I1和I3分別在不同分段母線，這樣也會導致其他支路測量不準確，從而產生誤告現象，給直流屏運維人員的工作帶來一定的難度。
