直流屏在選型時要考慮的因素

河南直流屏廠家給大家介紹一下直流屏在選型時要考慮的因素

直流屏在選型的時候，一般從以下三點入手：

1.直流屏供電范圍：僅作為開關操作電源，還是同時考慮照明電源及其它，在購買產品時要針對功能選擇適當?shù)闹绷髌廉a(chǎn)品。

2.產品內部斷路器合閘電流及同時跳閘的數量；

3.后備時間的長短。

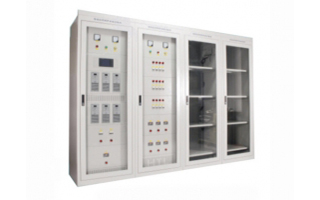

直流屏在選型時要考慮的因素

然而真正決定直流屏型號的數據還是直流負荷統計表：

直流屏廠家直流操作電源的負荷一般來說可分為經常負荷（Izc）、事故負荷（Isg）和沖擊負荷（Ihz）。經常負荷主要包括經常帶電的繼電器，信號燈以及其他接入直流系統的用電設備。事故負荷是當變配電所失去交流電源全所停電時必須由直流系統供電的負荷，主要為事故照明負荷等，沖擊負荷主要是斷路器合閘時的短時（0.1~0.5S）合閘沖擊電流以及此時直流母線所須承擔的其他負荷之和。此上三種負荷是選擇直流操作電源容量的重要依據，據此可得蓄電池大瞬時負荷：Imax=Izc+Isg+Ihz則蓄電池容量：C=Imax/C率（AH)C率是蓄電池放電倍率（A)。

統計負荷的方案及相關數據：

一、直流負荷統計表

二、蓄電池組電池個數及終止電壓的確定：蓄電池只數的算法：直流屏分為動力負荷及控制負荷，104只蓄電池通常是指單純控制負荷的算法（如保護裝置、事故照明等），如果動力負荷及控制負荷同時存在的話，通?？紤]108只（18只/12V單體）蓄電池----即浮充電壓應達到143V左右（因為還要考慮在線路上的壓降等原因）。而控制負荷則通過硅鏈降壓或斬波穩壓器調壓來得到所需電壓值。

(一)、蓄電池組電池個數的確定：

1、保證在正常浮充運行時，直流母線電壓不超過直流系統額定電壓的105%：

2、按均衡充電時，直流母線電壓不超過直流系統額定電壓的110%

(二)、終止電壓的確定：

直流屏廠家保證在事故放電末期（各事故放電階段）能夠維持直流母線電壓不低于允許值。

三、容量計算：

1、滿足站用電事故全停狀態下的放電容量：

Qe—所選蓄電池的額定容量（A.h）

Isg—事故負荷電流（A）

tsg—事故負荷持續時間

Kq—放電容量比，取Kq=0.34Kk—可靠系數，取Kk=0.8

2、滿足在事故運行時供給大瞬時沖擊負荷的要求：

Icj.max—所選蓄電池允許的大沖擊負荷，一般取Icj.max=1.25Qe

Icj—沖擊電流(A)Isg—事故負荷電流（A）

3、考慮到冬季環境因素，蓄電池標稱容量是在25℃為基準的，溫度每降低1℃時，其放電容量降低1%，以蓄電池室室溫5℃計算，容量要降低20%，所以要考慮溫度系數。

四、充電、浮充電設備的選擇計算：

充電、浮充電裝置采用多個高頻開關整流模塊并聯，N＋1備份，即在N個模塊滿足蓄電池的充電電流（0.15C10）加上經常負荷電流的條件下，選用N+1個模塊。

五、需要一次提供的交流負荷計算：效率按0.7計算。

具體到相關公司選型的辦法：

1．型號定義

2．模塊及系統充電容量系統采用開關電源特有的模塊化設計，高頻開關充電模塊并聯工作，N+1熱備份。充電模塊的數量可以按以下公式選擇：

a．充電機一種電壓輸出的情況：

[充電模塊個數N≥(0.1×電池容量+控母經常性負荷)/單模塊額定電流]+1

b．充電機兩種電壓輸出的情況：

[充電模塊個數N≥(0.1×電池容量)/單模塊額定電流]+1

系統總?cè)萘繛椋耗K總數×單模塊額定電流

3．蓄電池的合理選擇：

①容量設計

蓄電池容量的選擇應遵循以下原則:

a．滿足事故停電狀態下的持續放電。

b．滿足事故停電狀態下的沖擊放電。

c．保證在沖擊負荷出現時直流母線電壓下降不超過10%。

d．有一定的備份容量。

4．充電模塊
