如何避免變電站直流屏充電模塊雷擊損毀風險

　　一、故障簡述

　　某變電站直流屏電源系統I、II段監控置均發現直流模塊故障、直流系統故障。經直流電源檢修班組現場查檢，在故障充電模塊輸入進線處未裝設C級、D級避雷器，從而使得直流屏充電模塊被雷擊而損壞。

　　二、故障分析原因

　　1、系統組成

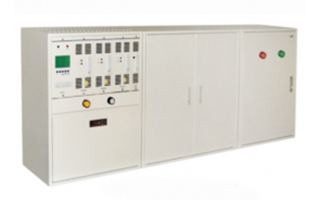

　　直流電源柜該站直流屏系統操作電壓為DC220V，直流電源系統接線采用單母分段接線運行方式，配置2組艾默生蓄電池和2套充電裝置。蓄電池每組由104只2V300AH艾默生蓄電池組成.

　　2、故障描述

　　1）外觀檢查情況。直流電源檢修人員現場檢查，1組充電裝置第2、3臺充電模塊顯示屏無顯示和第2套充電裝置1臺充電模塊顯示屏無顯示，而且3臺充電模塊的風扇均停止運行。經查看各充電模塊交流輸入正常，直流屏監控系統顯示充電模塊故障。1組充電裝置浪涌保護有燒損痕跡。第2套充電裝置浪涌保護無異常。

　　2）試驗檢測情況。退出1組充電裝置第2、3臺充電模塊和第2套充電裝置的1臺充電模塊，直流電源系統運行正常，故障信號還存在。

　　3、故障原因分析

　　檢查退出的3臺故障充電模塊，發現充電模塊濾網及風扇積滿灰塵。

　　1）風冷型充電模塊長期運行后積攢灰塵過多，影響散熱。風冷型充電模塊通過風扇的轉動散出充電模塊內部由于元件工作所產生的大量熱量。充電模塊因長期運行，進風口積聚大量灰塵造成散熱不良時會使溫度過高，過溫保護動作，即使溫度沒在超過設定值，長期的高溫也會影響充電模塊的正常使用壽命。

　　2）高頻開關電源模塊沒有隔離變，該廠家只配置了浪涌保護單元，事后分析當時該地區正發生雷雨天氣，而該站又未在充電模塊輸入進線處裝設C、D級避雷器，從而使得充電模塊被雷擊而損壞

　　三、故障處理與防范措施

　　1、故障處理

　　更換損壞的3臺直流充電模塊之后，直流電源系統恢復正常，同時將充電裝置浪涌保護單元進行了更換。并在交流電源單元配置了B級防雷器，在直流電源進線電源配置了VH40TA385M型C級防雷器和SPD12Z型D級防雷器。

　　直流電源柜通過檢查整改，消除充電模塊發生故障及異常的原因，降低變電站內充電模塊故障次數，提高了直流電源系統運行的可靠性，確保了電網安全運行。

　　2、防范措施

　　1）高頻開關電源電源模塊通風部分應定期清掃，充電模塊的風扇可拆離清洗干燥后安裝歸位。

　　2）高頻開關電源屏柜應保持通風，電源室加裝機房專用精密空調 。

　　3）配置充電裝置交流電源過電壓防護單元。
