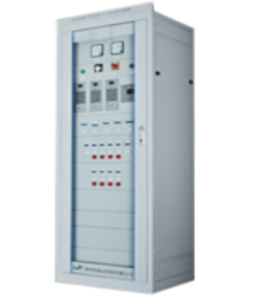

直流屏由交配電單元、充電模塊單元、降壓硅鏈單元、直流饋電單元、配電監控單元、監控模塊單元及絕緣監測單元組成。主要應用于電力系統中小型發電廠、水電站、各類變電站,和其他使用直流設備的用戶(如石化、 礦山、鐵路等)，適用于開關分合閘及二次回路中的儀器、儀表、繼電保護和故障照明等場合。

直流屏應該如何調試呢? ?對此你了解多少呢?今天直流屏廠家的小編就這個問題來給你普及一下有關知識，希望對你有所幫助。

1、首要檢查一次及二次回路的接線是否正確，首要是先了解本身的差錯，比如說弱電接口接上強電了，應該接入直流的信號卻去接入交流信號，還有便是短路故障。

2、為了避免以上要素,斷開-切的斷路器， 并接通交流電源，查驗交流雙電源切換設備是否運轉正常,雙電源切換設備的出電壓是否正常。

3、交流部分查驗正常后，順次閉合充電模塊的交流開關,查詢模塊是否正常建議并檢測模塊輸出電壓和性。

4、充電模塊在建議正常并輸出電壓和性后,接通電池組開關及各母線開關,查驗電池組的開關出口、母、控母電壓和性是否正確，并查詢承認電壓表計方向。

5、一次接通饋出開關，分別檢測饋出開關對應的端子電壓和電壓*性是否正確。

6、.上述內容為一 次回路的調試，在上述流程檢測調試完成后再接通監控電源。

7、監控上電后，查詢監控閃現是否正常和各個檢測模塊是否運轉正常。

8、監控設備通電正常后,首要檢查監控閃現器上的報警信息，如果有報警信息，則參照報警信息尋找相關問題，如沒有，則檢查監控設備閃現的電壓值、帶上負載的電流值、開關量信息等。

9、監控上的首要模擬量、開關量信息經檢查并查驗正常后，開始查驗直流母線的絕緣報警及支路接地阻值，一般220V體系可以用25-100K電阻查驗，110V配電體系可以用7- 100K查驗。

10、電池巡檢查驗，盡量將規矩路數的電池都接入電池巡檢,檢測整體功率,如現場條件不可，可以拿單節電池順次查驗。
