直流屏廠家告訴你直流屏的工作原理：

一、直流屏交流輸入正常時：

直流屏系統交流輸入正常時，兩路交流正常時，兩路交流輸入經過交流切換控制板選擇一路輸入，并通過交流配電單元給各個充電模塊供電，充電模塊輸入三相交流電轉換為220V或110V的直流電，經隔離二極管隔離后，一方面給電池充電，一方面給合閘負載供電，此外合閘母線還通過路壓硅鏈裝置與控制模塊構成備份系統，提供控制母線電源，系統中的監控部分對系統進行管理與控制，信號通過配電監控分散采集處理后，由監控模塊統一管理，在顯示屏上提供人機操作界面還可以接入到遠程監控系統，系統還可以配置絕緣檢測儀或絕緣檢測繼電器來監測母線絕緣情況。

二、交流輸入停電或異常時：

交流停電或異常，充電模塊停止工作，由電池供電，監控模塊監測電池電壓與放電時間，當電池放電至一定程度時，監控模塊報警，交流輸入恢復正常后，充電模塊再次對電池進行充電。

發電廠和變電站中的電力操作電源采用的都是直流電源，而直流屏就是用來供應這種直流電源的，他為控制負荷和動力負荷以及直流事故照明負荷等提供電源，是當代電力系統控制保護的基礎，

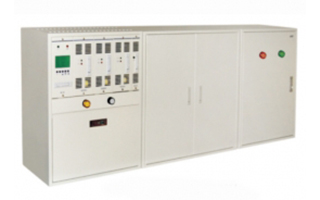

直流屏

總之，直流屏是一種較為理想的蓄電池直流電源屏，具備能量大、體積小、電壓穩定、超低內阻的輸出特性，能夠承受強大的沖擊電流，使用壽命長、使用安全、無腐蝕性氣體、無需設置電池室輔助維護設備，可與其他控制設備安裝在同于控制室內，可節約大量的基建投資，主要應用于變電所、變電站、發電廠，作為直流控制保護電源、電磁操作機構的操作電源。
